具有直管接头的金属软管
本实用新型涉及一种具有直管接头的金属软管，属于流体输送管路技术领域。该金属软管由外套钢丝网套的波纹管段和直管段对合焊接构成，其中的直管段具有内螺纹，所述内螺纹与波纹管端的螺旋相配，且所述直管段内螺纹的起点与波纹管的螺旋终点相吻接。这样可以使金属软管内稳定的旋转流场在直管段得到维持，从而保证流体输送过程中的流场始终均匀稳定。容易理解，本实用新型的结构解决了现有金属软管内稳定的旋转流场进入直管段时的突变，消除了涡流，避免了由此导致的压力损失等一系列问题。

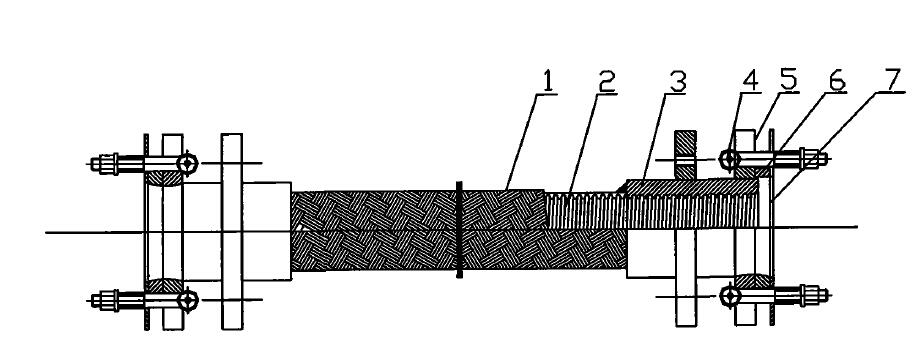

1、一种具有直管接头的金属软管，由外套钢丝网套的波纹管段和直管段对合焊接构成，其特征在于:所述直管段具有内螺纹，所述内螺纹与波纹管端的螺旋相配，且所述直管段内螺纹的起点与波纹管的螺旋终点相吻接。
2、根据权利要求1所述具有直管接头的金属软管，其特征在于:所述直管段的内螺纹与波纹管螺旋旋向、螺距一致，且内螺纹的形状与波纹管的波形相仿。
3、根据权利要求2所述具有直管接头的金属软管，其特征在于:所述直管段焊接有法兰，形成直管接头。
4、根据权利要求3所述具有直管接头的金属软管，其特征在于:所述法兰通过连接螺检与对接件对接，所述法兰与对接件之间衬有密封环。
技术领域
本实用新型涉及一种具有直管接头的金属软管，尤其是一种金属软管的直管段连接结构改进，属于流体输送管路技术领域。
背景技术
金属软管以波纹管为主体，外套钢丝网套。金属软管与其它部件联接时，无论采用何种联接方式，均需借助一直管与波纹管相联接，并外加联接法兰等，构成金属软管的接头。
在输送低速、小流量气体和液体时，上述接头处直管导致的压力损失和流场变化对使用影响不大。但是，在输送高速、大流量气体或液体时，直管段造成的压力变化和流场特性的变化带来的影响有:
(1)管内气体或液体通过金属软管输送已经形成稳定的旋转流场，在突然进入直管段时，流场线被截断，形成不稳定流场和涡流，造成明显的压力损失。
(2)由于流场的不稳定，造成直管内压力沿管周向分布不均，因而引起附加的振动和噪声。
(3)受不稳定流场和附加振动的作用，接头密封件容易因额外因素的而损坏。
