金属软管规格型号表
作者:管理员    发布于:2017-06-06 13:14:05    文字:【】【】【

金属软管具有良好的柔韧性,抗拉伸;防水耐腐蚀、耐高温等优秀特性,是生活和工业中不可或缺的五金部件。通用金属软管直径规格从3mm-150mm,小口径金属软管直径为3mm~25mm,用于光学传感线路,工业传感线路保护。

金属软管的结构为不锈钢制波纹管外编一层或多层钢丝或者不锈钢网套,两端配有接头。

金属软管的规格有很多从DN10mm到DN800mm,压力值从0.25MPa到6.0MPa,下面列出了各类金属软管的型号表:



金属软管规格型号参数

Type

Inch

(mm)I.D.

(mm)O.D.

(mm)O.D.+PVC

Packing(M)

1

-

4.0

6.0

7.0

100

2

-

4.6

6.6

8.0

100

3

-

5.0

7.0

8.0

100

4

-

5.4

7.8

9.5

100

5

-

5.9

8.4

10.0

100

6

-

6.6

9.0

10.0

100

7

1/4

9.5

12.5

13.2

50

8

3/8

12.5

15.7

17.7

50

9

1/2

16.1

19.5

21.3

50

10

-

19.1

22.2

24.5

50

11

3/4

20.8

24.3

26.7

40

12

-

22.0

25.7

28.0

40

13

1

26.0

30.0

33.0

30

14

1-1/4

34.0

39.0

42.2

30

15

1-1/2

39.0

44.0

47.8

20

16

2

51.0

56.0

59.4

10

17

2-1/2

63.0

67.5

72.5

10

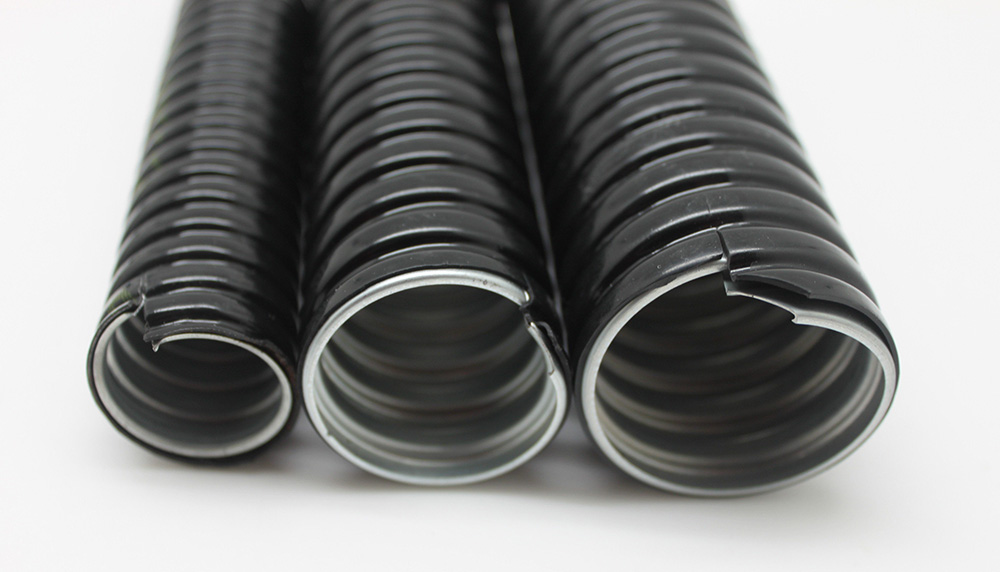

包塑金属软管规格表

型式

通径(A)

尺寸(mm)

弯曲半径(mm)

10cm长伸缩反力

质量(Kg/m)

一层网软管使用压力

内径

外径

最小

反复

(Kgf/mm)

(N/mm)

软管

软网

(Kgf/cm2)

(Mpa)

HO

8

7.4

11.0

24

180

6.7

66

0.1

0.1

82

8.0

10

10.5

14.5

27

210

6.7

66

0.2

0.1

55

5.4

15

13.7

18.1

35

250

7.3

72

0.2

0.2

51

5.0

20

20.0

25.0

45

330

8.2

80

0.3

0.2

37

3.7

25

26.2

32.2

45

340

8.3

81

0.5

0.3

25

2.5

32

32.5

39.5

45

360

7.9

77

0.6

0.4

32

3.1

40

40.0

48.4

50

410

8.7

85

0.8

0.6

27

2.6

50

51.8

61.0

70

550

16.1

158

1.2

0.8

19

1.8

HB

8

7.8

11.0

25

190

10.4

102

0.1

0.1

79

7.7

10

10.5

15.2

25

190

10.4

102

0.2

0.1

80

7.8

15

13.4

18.5

40

260

20.0

196

0.2

0.2

55

5.4

20

19.1

25.6

40

270

15.5

152

0.3

0.2

36

3.5

25

25.4

32.8

50

290

14.7

144

0.5

0.3

24

2.4

32

32.5

40.6

50

340

15.3

150

0.6

0.4

30

2.9

40

38.5

47.6

60

430

23.7

232

0.8

0.6

27

2.6

50

51.0

61.5

75

540

33.5

328.

1.2

0.8

18

1.8

RV

20

20.4

30.2

45

-

0.4**

3.9

-

-

-

-

25

26.0

37.4

50

-

0.4**

3.9

-

-

-

-

40

40.0

56.0

85

-

0.4**

3.9

-

-

-

-

50

54.0

73.0

120

-

0.4**

3.9

-

-

-

-

BF

15

12.6

16.0

39

-

-

-

0.1

-

48

4.7

20

16.2

20.4

60

-

-

-

0.2

-

47

4.6

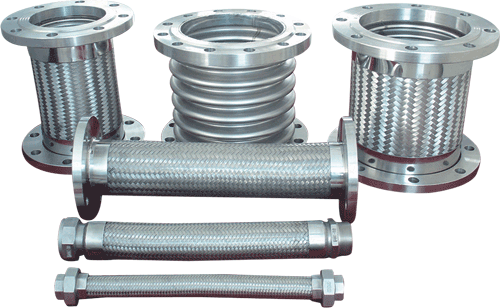

波纹管金属软管型号规格

螺纹规格 金属波纹软管正常内径 波纹金属软管国际内径 法兰金属管内径
2分 8mm
3分 8mm
4分 10mm 15mm 14mm
6分 15mm 20mm 19mm
1寸 20mm 25mm 24mm
1寸2 25mm 32mm 31mm
1寸5 32mm 40mm 41mm
2寸 40mm 50mm 49mm
2寸5 50mm 65mm 66mm
3寸 65mm 80mm 88mm
4寸 80mm 100mm 110mm

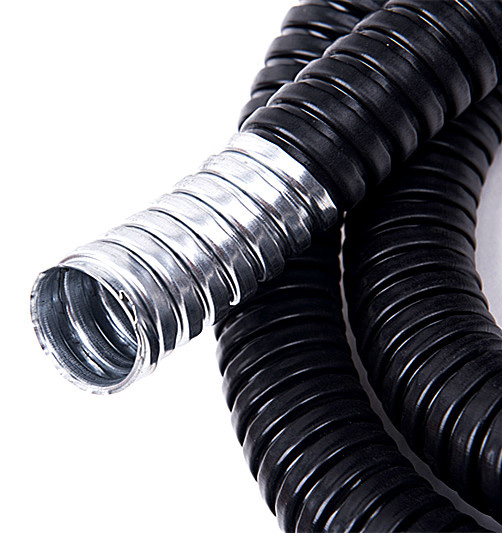

镀锌金属软管型号规格表

公称内径 d (mm) 最小内径 dmin(mm) 外径及 允许偏差 D(mm) 节距及 允许偏差 t(mm) 钢带厚度 s (mm) 自然弯曲 直径 R (mm) 轴向拉力 kgf (不小于) 理论重量 (g/m)
(4)
(6)
8
10
12
(13)
(15)
(16)
(19)
20
(22)
25
(32)
38
51
64
75
(80)
100
3.75
5.75
7.70
9.70
11.65
12.65
14.65
15.65
18.60
19.60
21.55
24.55
31.50
37.40
50.00
62.50
73.00
78.00
97.00
6.20±0.25
8.2±0.25
11.00±0.30
13.50±0.30
15.50±0.35
16.50±0.35
19.00±0.35
20.00±0.35
23.30±0.40
24.30±0.40
27.30±0.45
30.30±0.45
38.00±0.50
45.00±0.60
58.00±1.00
72.50±1.50
83.50±2.00
88.50±2.00
108.50±3.00
2.65±0.40
2.70±0.4
4.00±0.4
4.70±0.45
4.70±0.45
4.70±0.45
5.70±0.45
5.70±0.45
6.40±0.50
6.40±0.50
8.70±0.50
8.70±0.50
10.50±0.60
11.40±0.60
11.40±0.60
14.80±0.60
14.20±0.60
14.20±0.60
14.20±0.60
0.25
0.25
0.30
0.30
0.30
0.30
0.35
0.35
0.40
0.40
0.40
0.40
0.45
0.50
0.50
0.60
0.60
0.60
0.60
30
40
45
55
60
65
80
85
95
100
102
115
140
160
190
280
320
330
340
24
36
48
60
72
78
90
96
114
120
132
150
192
228
306
384
450
480
600
49.6
68.6
111.7
139.0
162.3
174.0
233.8
247.4
326.7
342.0
375.1
420.2
585.8
804.3
1054.6
1522.5
1841.2
1957.0
2420.4



耐高温蒸汽金属软管规格表

内径mm 钢丝编织层数 饱和蒸气压力
MPa(kgf/cm2)
对应最小弯曲半径
mm
对应参考外径
mm
对应参考重量
mm
长度
公称尺寸 公差 m 公差
mm
13 ±0.8 1 0.79 150 25 0.55 20 ±70
16 ±0.8 1 170 28 0.65 20 ±70
19 ±0.8 1 210 31 0.75 20 ±70
22 ±0.8 1 240 34 0.80 20 ±70
25 ±0.8 1 270 37 1.00 20 ±70
32 ±1.2 1 350 44 1.20 20 ±70
38 ±1.2 1 400 50 1.30 20 ±70

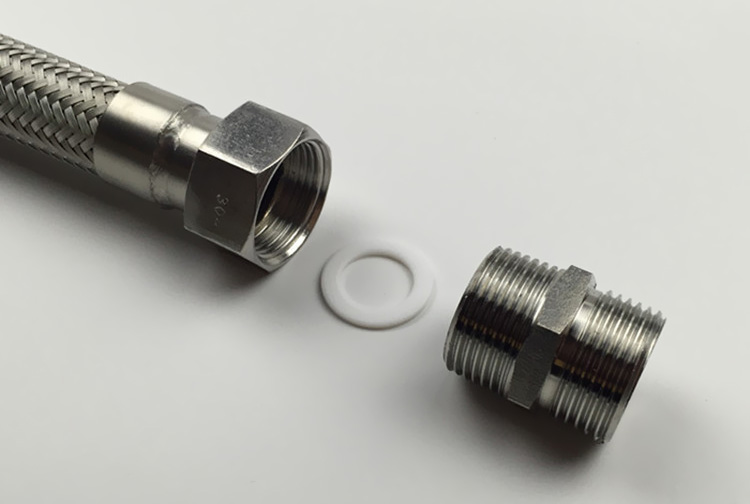

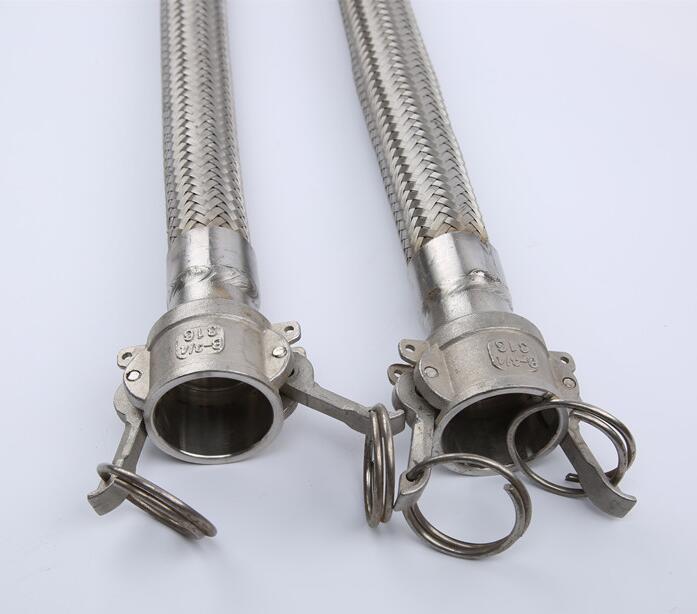

不锈钢金属软管型号表

名称 内径-Ø min.
(mm)
内径-Ø max.
(mm)
外径Ø min.
(mm)
外径Ø max.
(mm)
最小弯曲半径
(mm)
工作压力 20°C (静态)
(bar)
每米重量
(kg)
JFLO 010 9,7 10,3 15,2 15,8 50 125,0 0,260
JFLO 013 12,9 13,5 18,4 19,0 65 105,0 0,330
JFLO 016 15,7 16,3 21,7 22,3 80 100,0 0,430
JFLO 020 19,2 19,8 26,6 27,2 100 90,0 0,565
JFLO 025 25,0 26,0 32,4 33,4 125 80,0 0,750
JFLO 032 31,5 32,5 38,9 39,9 150 64,0 0,855
JFLO 040 38,0 39,0 45,4 46,4 200 53,0 1,100
JFLO 050 50,4 51,6 57,8 59,0 250 35,0 1,340
JFLO 065 63,5 65,5 74,0 76,0 320 25,0 2,310
JFLO 080 75,5 77,5 87,0 89,0 380 20,0 2,800
